Changement Tableaux Electriques



Remplacement ou modifications pour mise en sécurité de tableaux électriques.

Professionnels et  Particuliers

 Me contacter : 06 49 02 59 00



La nécessité de remplacer un ou plusieurs tableaux électriques ou de les modifier :

  • Suite à un diagnostic électrique immobilier (vente ou location).
  • Car l’installation électrique est vétuste ou obsolète.
  • Dans le cadre d’une levée de réserves suite à des vérifications périodiques d’installations électrique à usage professionnelle.

N’hésitez pas à me contacter au :

06 49 02 59 00



Travail soigné et dans le respect des normes en vigueurs



  • Exemples de réalisations :

(Pour agrandir cliquez sur les images)

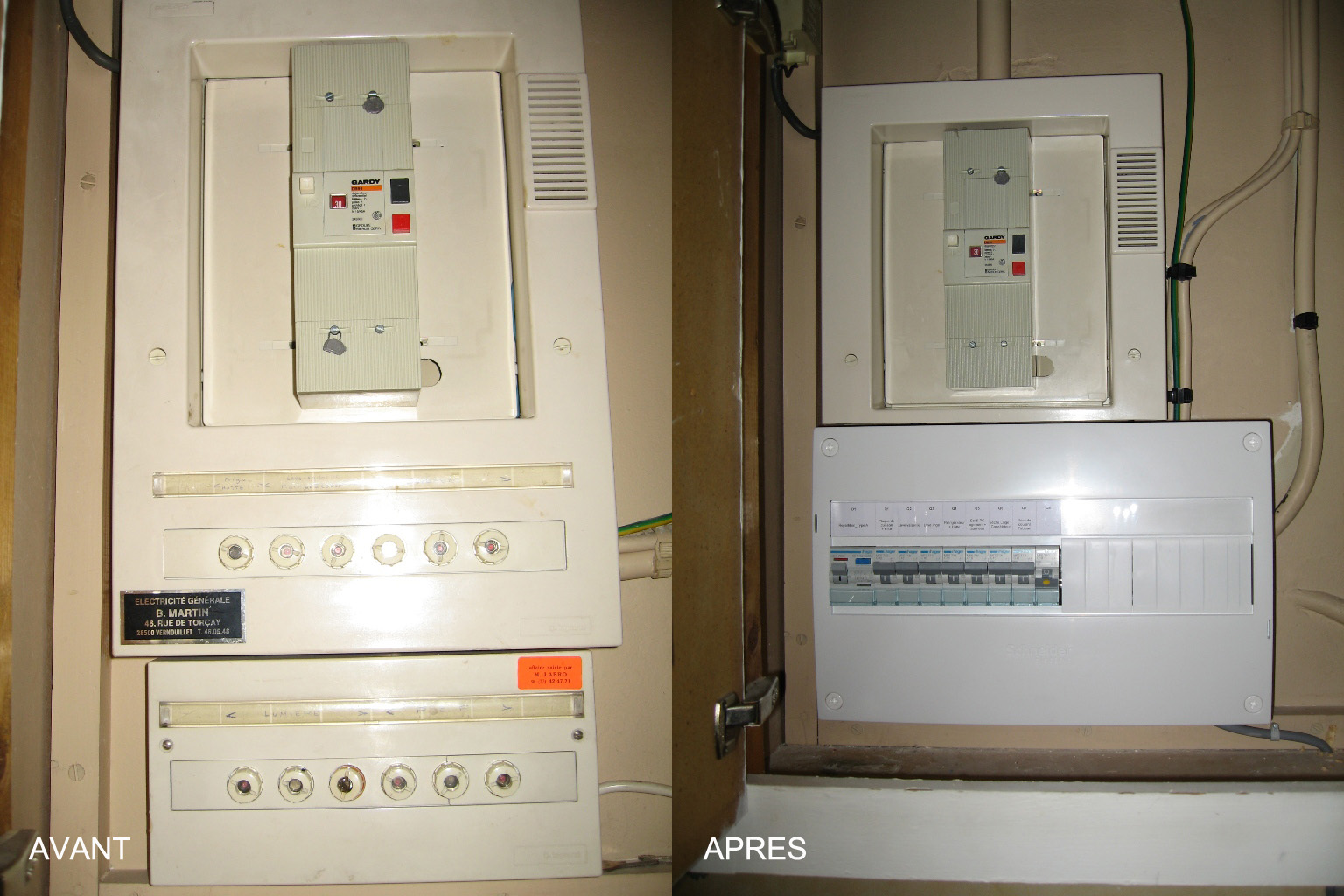

1- Remplacement d’un  tableau à fusibles à puits d’un appartement en location.

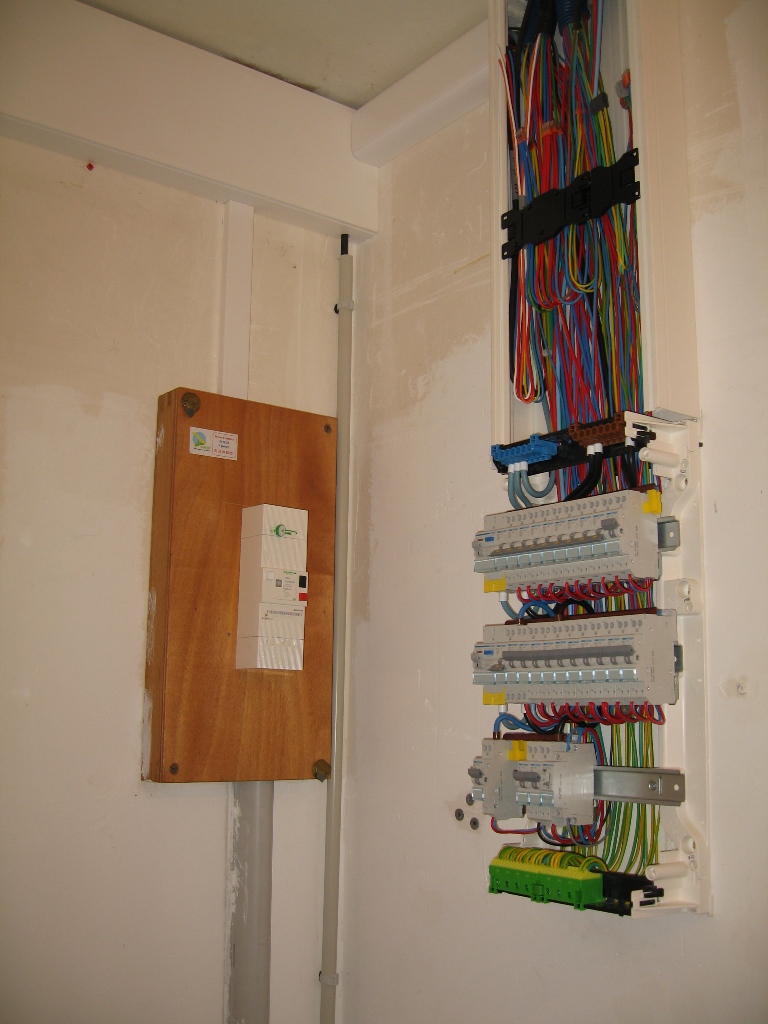

2 – Remplacement d’un tableau dans une habitation avec rajouts de nouveaux circuits dans le cadre d’une rénovation de  cuisine.

Ancien tableau à neutre commun fixé sur un coffrage en bois



Remplacement du coffrage en bois par une goulotte

afin de prolonger les conducteurs pour l’emplacement

du nouveau tableau. Appairage phase/neutre

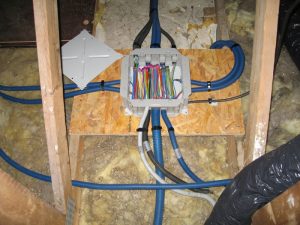

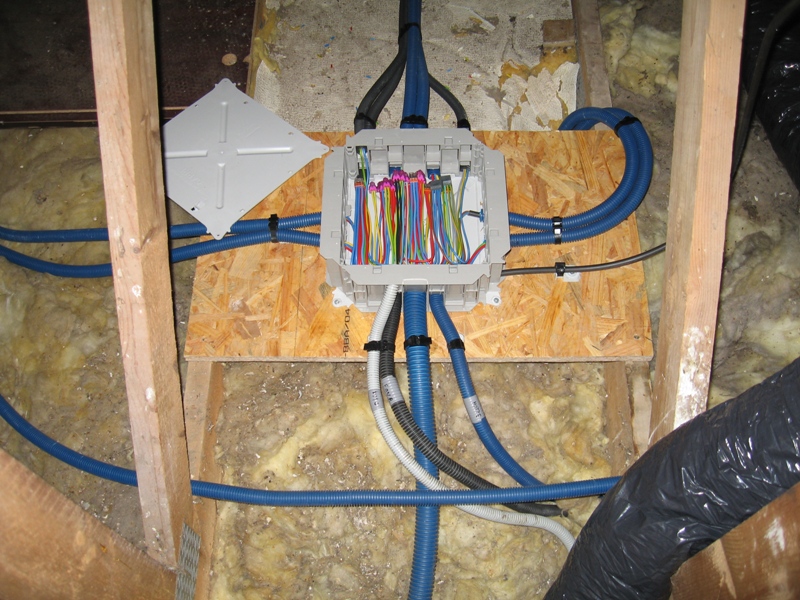

Boite de connexions pour la distributions des circuits

de la cuisine et pour de futures extensions.

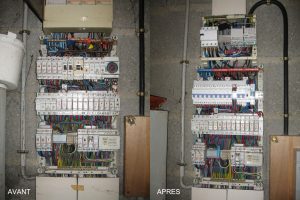

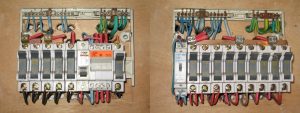

3 – Modification d’un tableau en triphasé pour mise en sécurité avec installation d’un gestionnaire de chauffage électrique.

Remplacement des fusibles protégeant les circuits de puissance (lave linge, lave vaisselle, radiateurs…) par des disjoncteurs.

Mise en place d’une protection différentielle 30mA.

Nouveaux fils dans les gaines existantes des radiateurs pour inclure le fil pilote.

Passage des fusibles restants 20A en 16A avec étiquetage des portes fusibles.

Reprise de câblage d’alimentation des portes-fusibles avec section de conducteurs adéquates et équilibrage des phases.


4 – Déplacement de tableaux de la cuisine vers l’entrée avec changement d’abonnement monophasé en triphasé.

Tableaux monophasés situés dans la cuisine

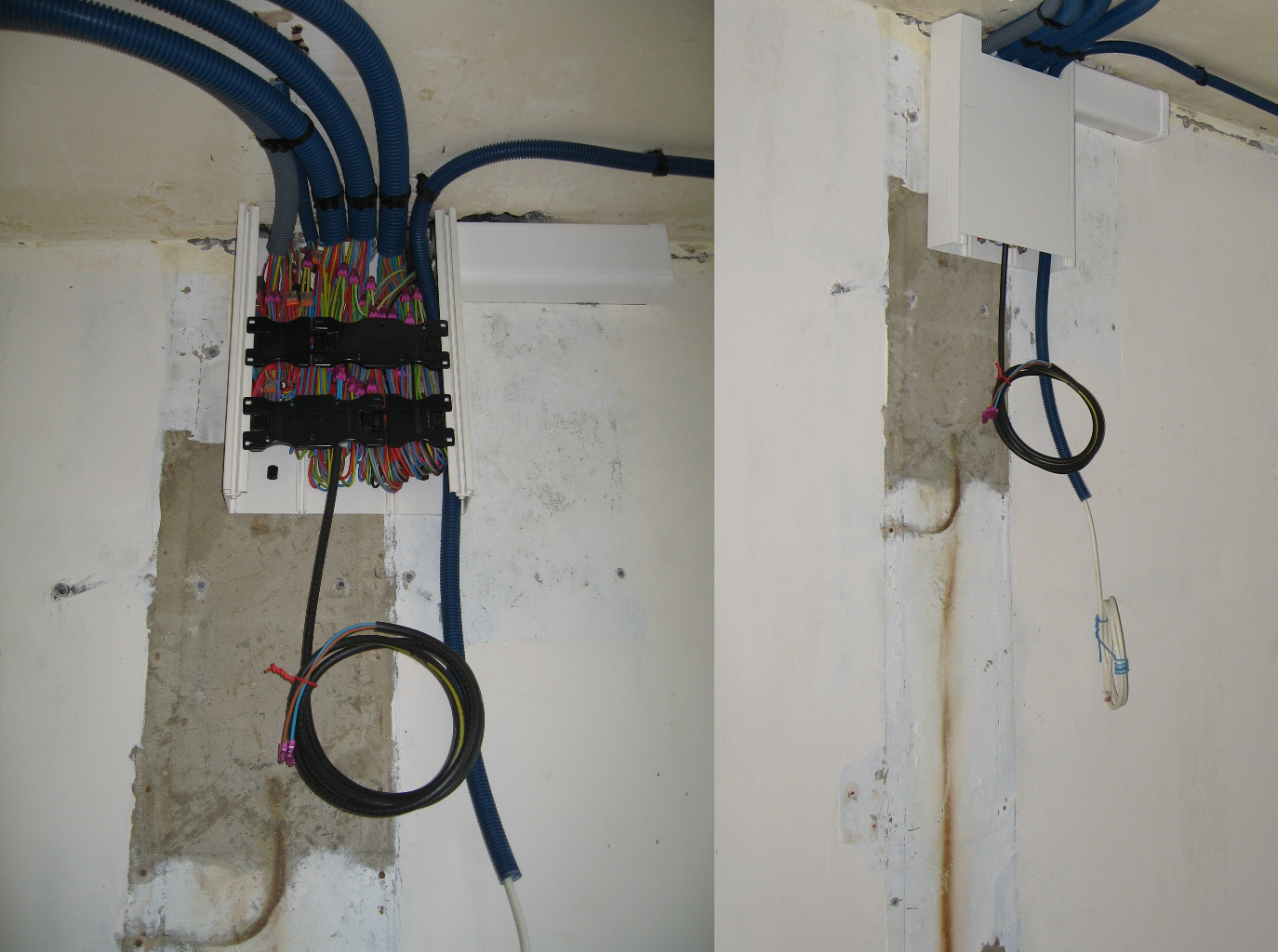

Prolongations des conducteurs des tableaux existants jusqu’au nouvel emplacement.

Toutes ces connexions restent accessibles pour une modification ou une maintenance éventuelles.

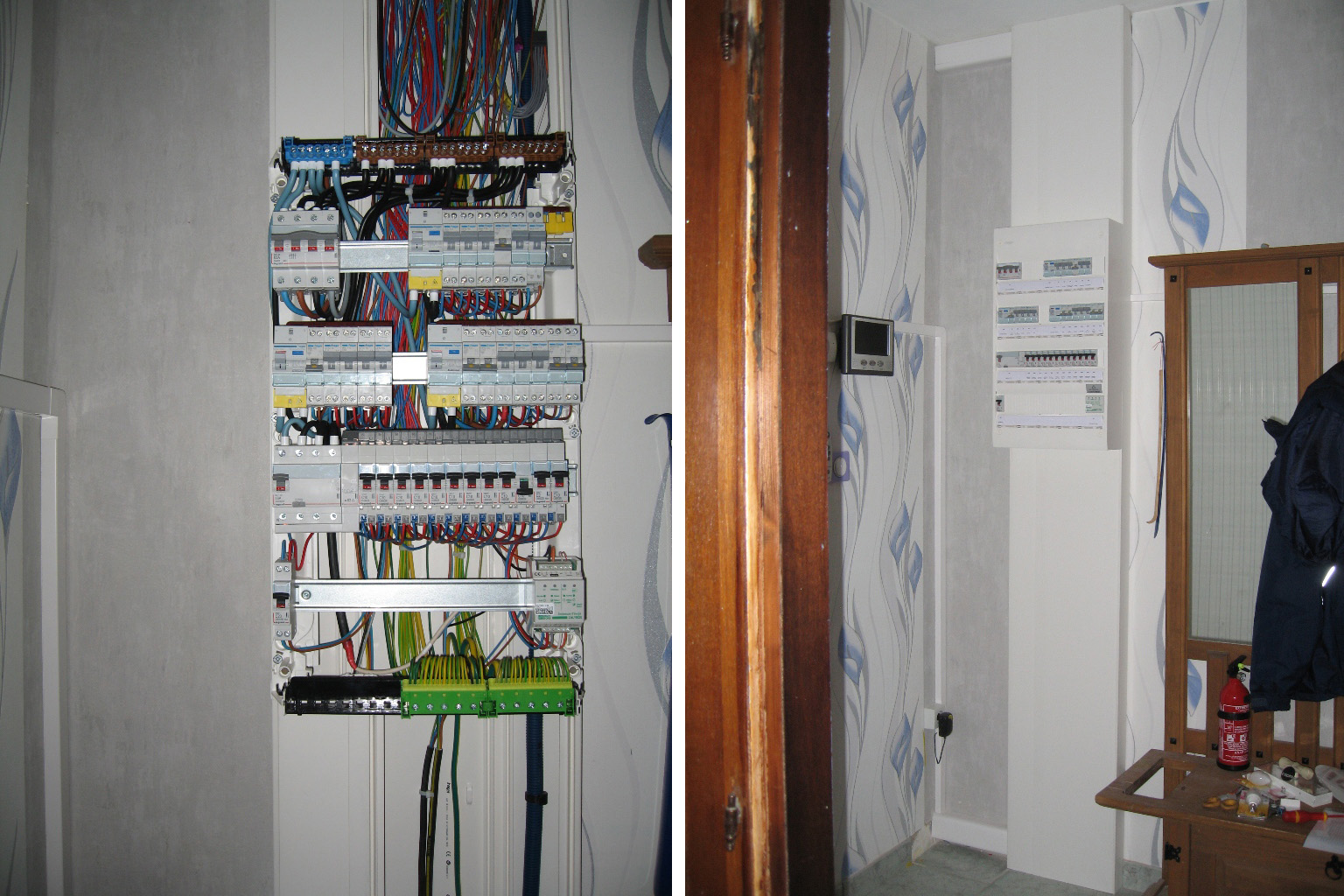

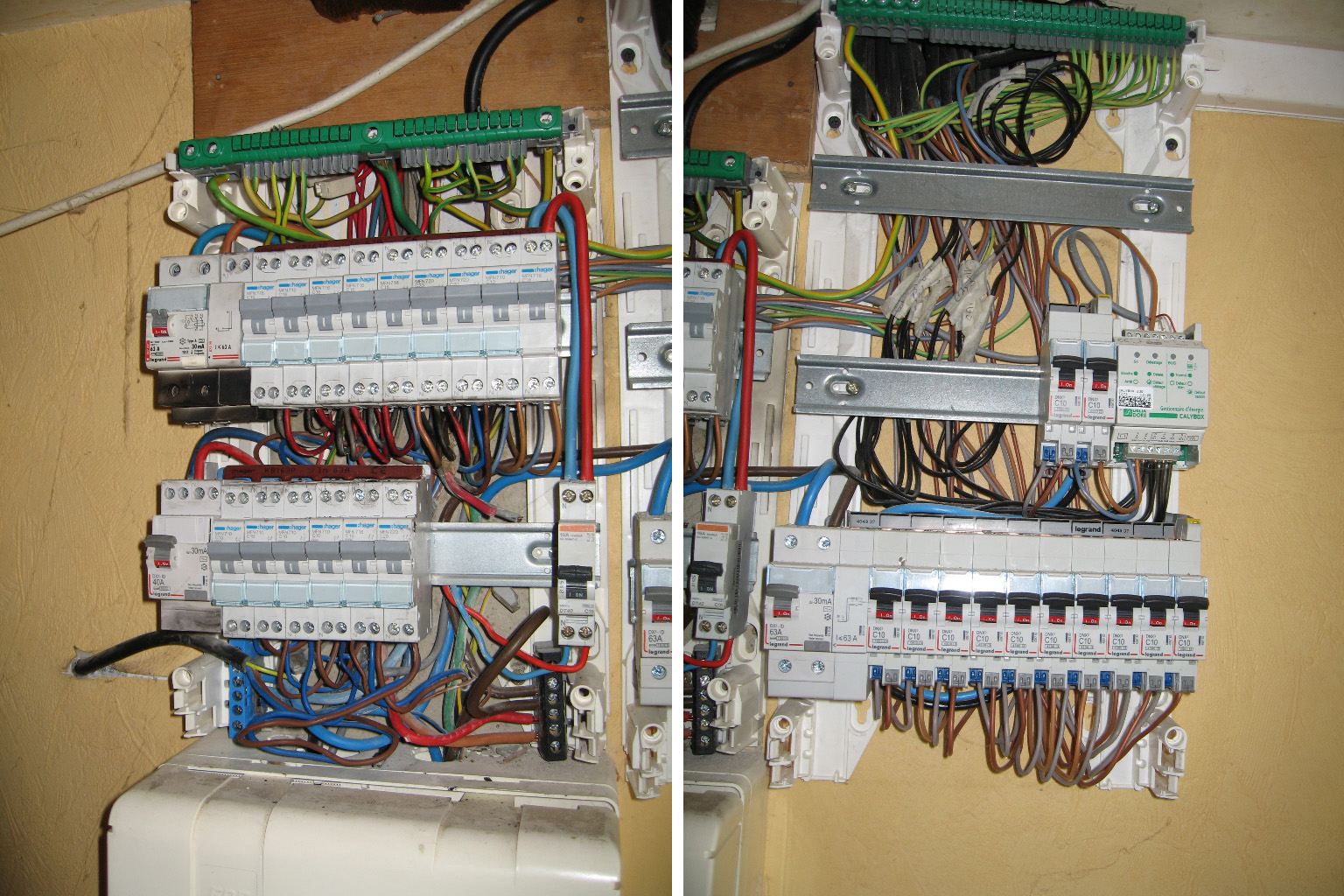

Nouveau tableau triphasé avec récupération des protections en bonne état.

Mise en place de nouvelles protections différentielles en adéquation avec les marques des disjoncteurs.

Reprise des circuits de chauffage existants et de son  gestionnaire

Équilibrage des phases.

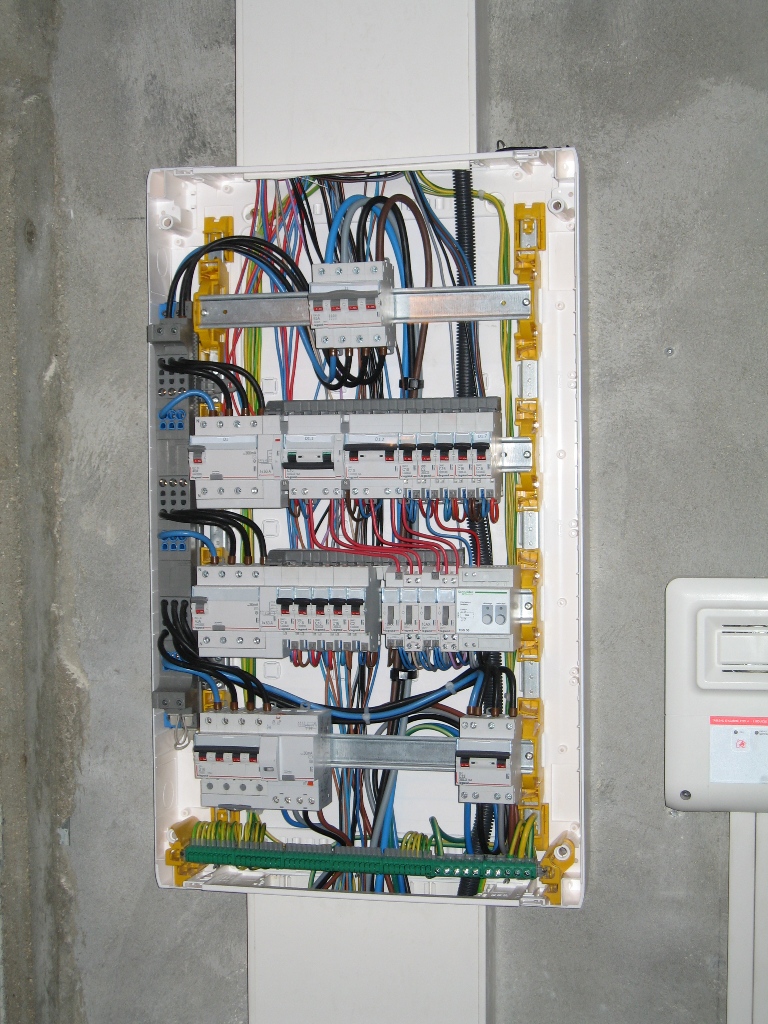

5 – Tableau neuf avec validation par un bureau de contrôle d’un centre équestre.


6 – Levées de réserves suite aux contrôles périodiques d’un opérateur mobile.

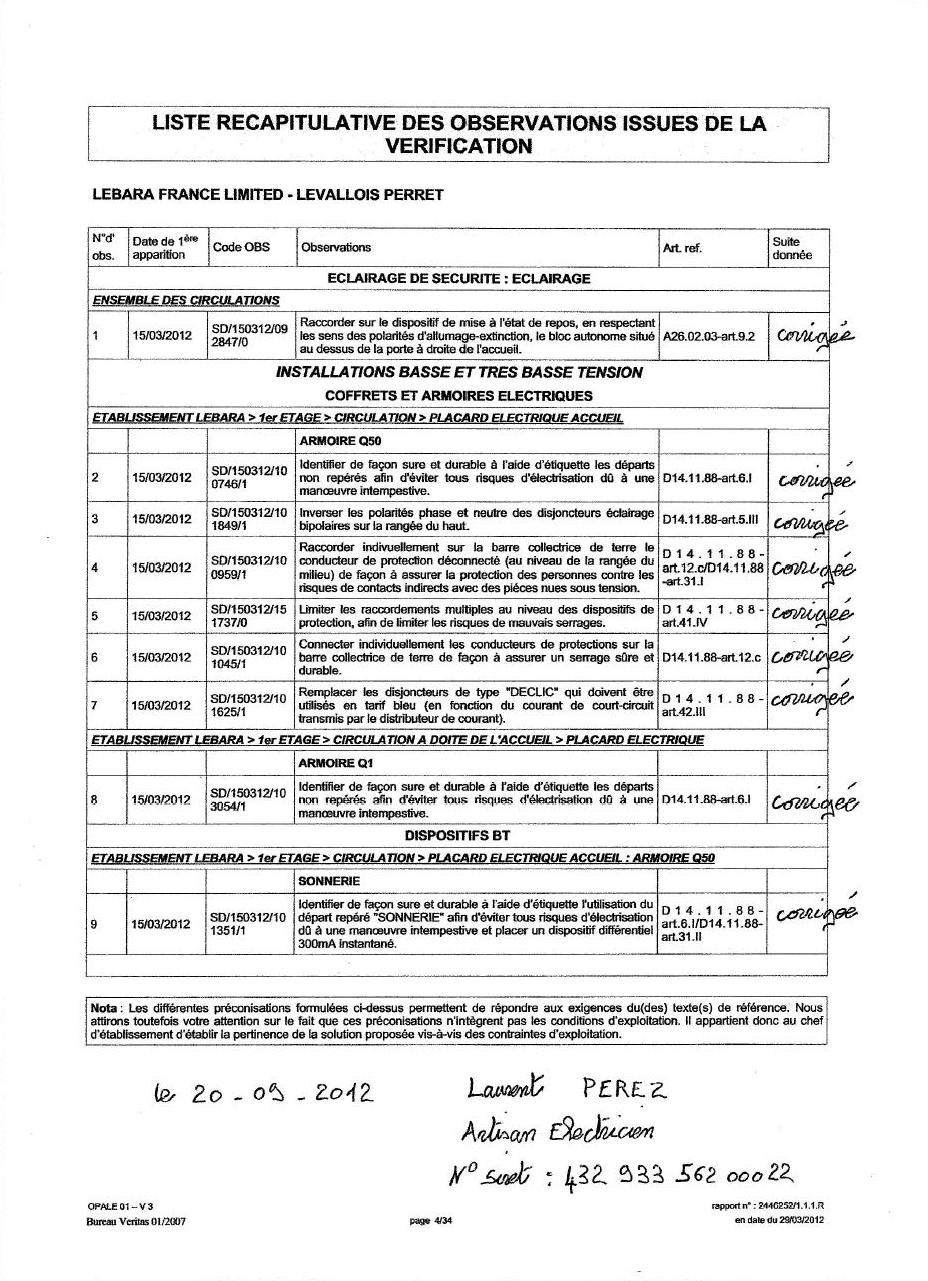

Rapport d’organisme de contrôle du 29-03-2012

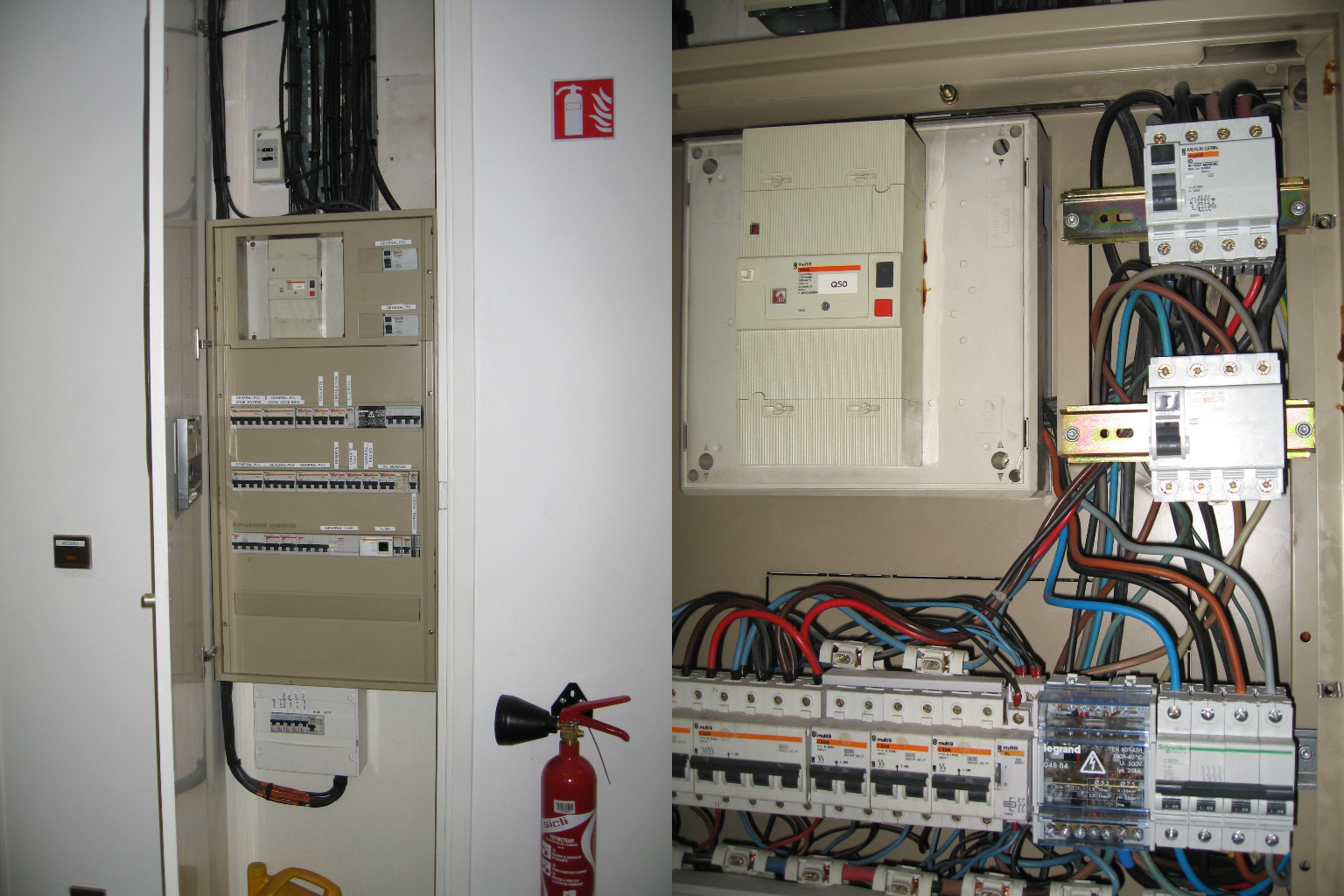

Armoire Q50 avant correction

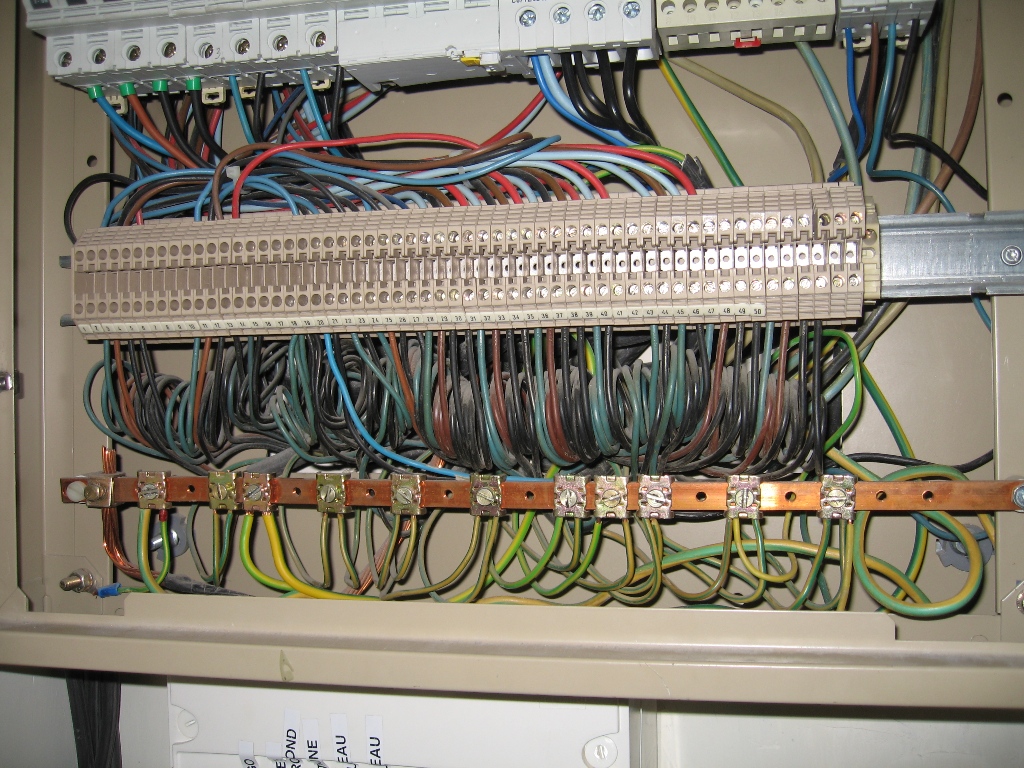

Armoire Q50 barre collectrice de terre avant modifications

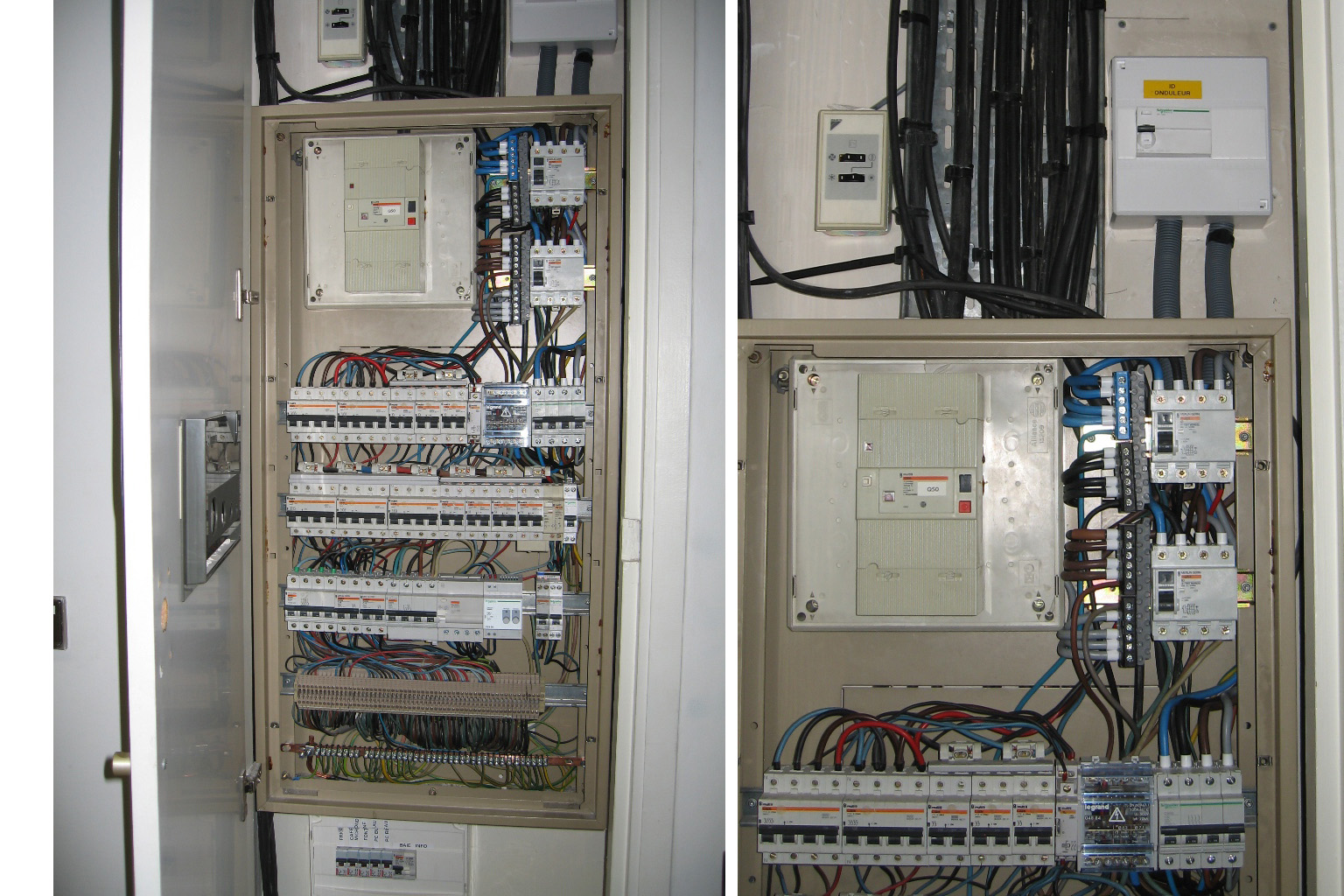

Armoire Q50 Après corrections

Rajout du dispositif 300mA au-dessus de l’armoire observation 9 du rapport.

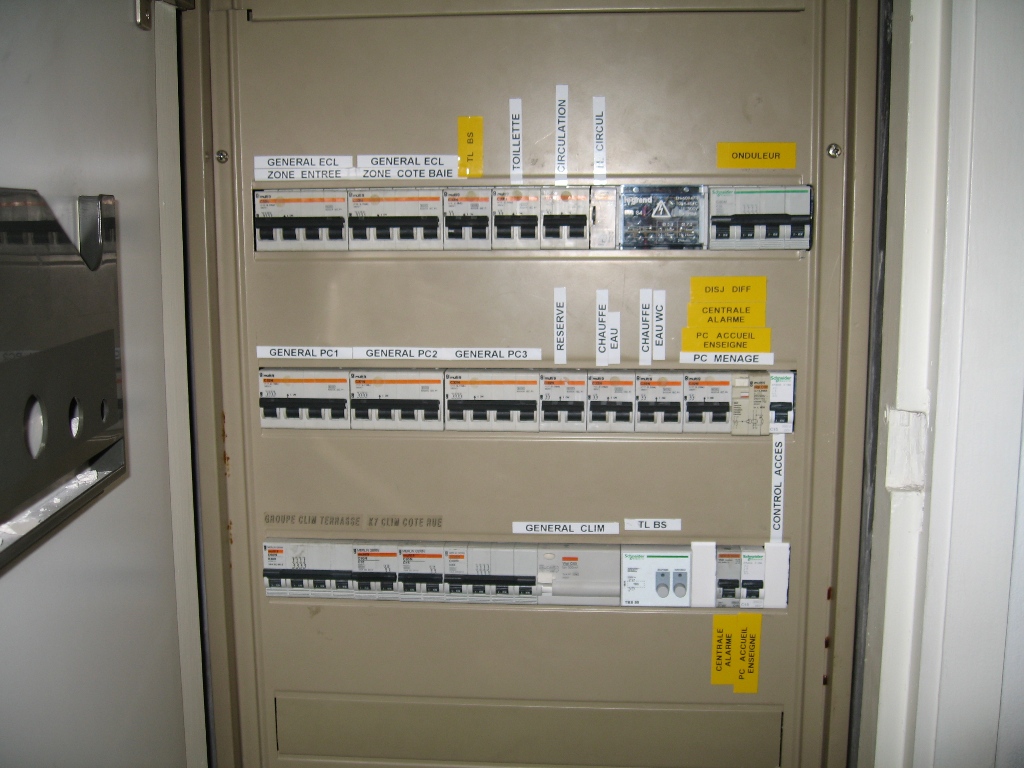

Armoire Q50 étiquetage de manière durable

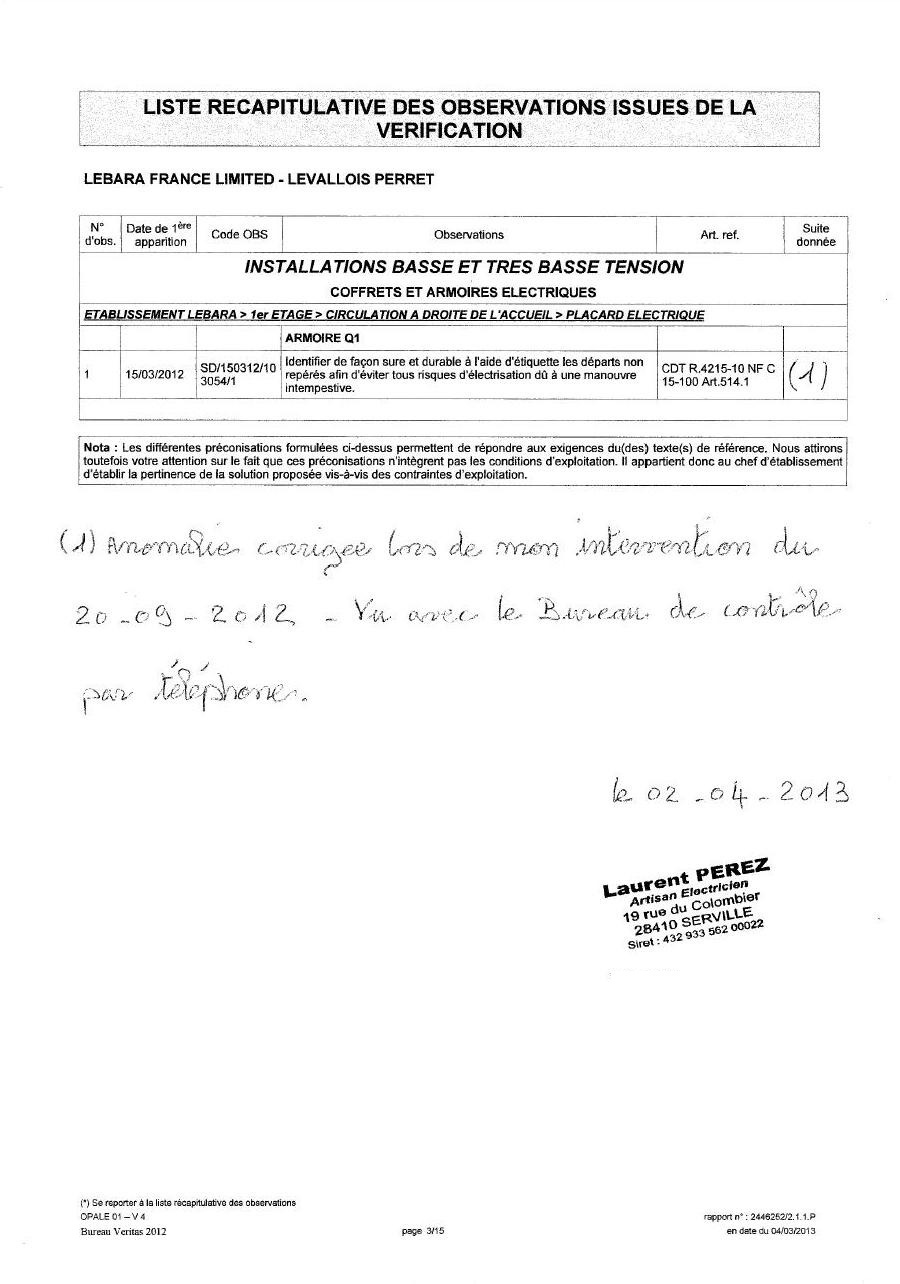

Rapport du même organisme de contrôle du 04-03-2013




Artisan diplômé en électricité



Electricien de proximité, j’interviens dans les départements de L’Eure 27, l’Eure et Loir 28,  des Yvelines 78 et principalement dans les villes suivantes et leurs alentours :

Dreux  –  Anet  –  Pacy sur Eure  –  Chateauneuf en Thymerais  –  Nogent Le Roi  –  Epernon  –  Le Perray-en-Yvelines  –  Les Essarts-Le-Roi  –  Elancourt  –  Bois d’Arcy  –  Plaisir  –  Beynes  –  Thoiry  –  Septeuil  –  Houdan  –  Montfort l’Amaury  –  St Léger en Yvelines.

Déplacement  Paris ouest possible.
